服務支持Service
To first-class products
Quality service to meet customer needs
國內市場部
0510-83205379
24小時服務
國際貿易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區梁通路19號免費咨詢熱線:
400-0833-980
直讀光譜儀應該如何準確分析鑄造產品
發布時間：2021-12-29 10:42:09 點擊：5123
使用直讀光譜儀進行爐前鐵水化學元素含量分析，是鑄造行業鐵水化學成分控制的主要手段。直讀光譜儀在檢測上有著多種優點，速度快，分析化學元素種類齊全，操作簡便。
雖然直讀光譜儀分析法分析偏差按規定需要≤1%，但在實際操作中偏差常大于1%達到5%甚至更高。這種偏差常發生在：試樣不同部位的光譜儀分析、同一個試樣在不同的光譜儀上分析、同一個試樣用手工和光譜儀對比方分析。這些問題該如何解決。

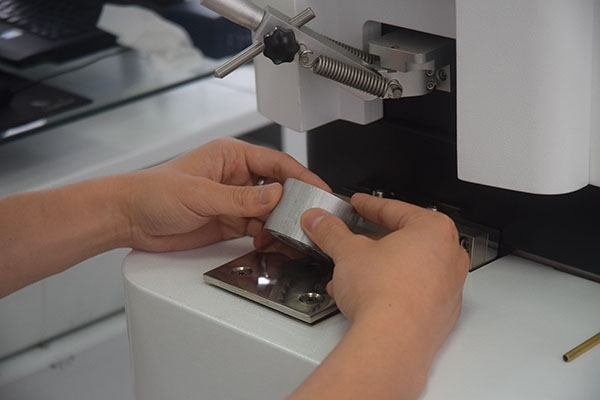

直讀光譜儀的樣品激發
鑄造產品很多分析誤差來源于樣品本身問題，所以一般對于試樣的處理，都是有著比較高的需求。
1.光譜儀分析采用的試樣應為白口試樣而不能為灰口試樣。因為灰口試樣被光譜儀激發時由于表層電阻大，不易被電流擊穿，從而影響分析，得到的值偏低。
2.準備激發時，試樣溫度應為室溫（≤20℃）。
3.試樣面積應大于火花激發臺激發孔，必須有一個重疊區域，而且試樣表面應是均勻的、平整、紋理一致。試樣如不平整或者試樣面積小于激發孔將不能完全蓋住激發孔，使燃燒室不處于密封，試樣被激發時改變電流強度，從而影響預燃和曝光，使試樣燃燒不完全，導致光譜儀分析結果偏低。
4.試樣表面要干凈不要被污染如用手觸摸。污染的試樣被激發時表面不能被沖洗干凈，并且沖洗下來的物體污染燃燒室，影響預燃和曝光，嚴重時光譜儀無法分析，輕微時會出現分析結果偏差大。
5.試樣表面不能有砂眼、氣孔、裂紋等缺陷。因為缺陷會導致試樣被激發時電流強度改變，使試樣燃燒不完全，激發不良，光譜儀分析結果偏低。
6.試樣中硫元素含量不能過高。我們在實踐中發現當試樣中硫元素大于2%，光譜儀便無法正常分析。因為硫在燃燒過程中形成硫化鐵、硫化錳等化合物，影響試樣進一步激發，從而導致激發不良。
7.試樣火花激發表面不良。這樣會導致在激發時，漏氣等現象，影響激發效果，所以樣品表面需要平整，但不能鏡面。
所以，做好樣品的處理，對于直讀光譜儀的鑄造產品分析有著積極地意義。上一篇：綠色鑄造生產使用直讀光譜儀 下一篇：為什么直讀光譜儀檢測室需要恒溫？
